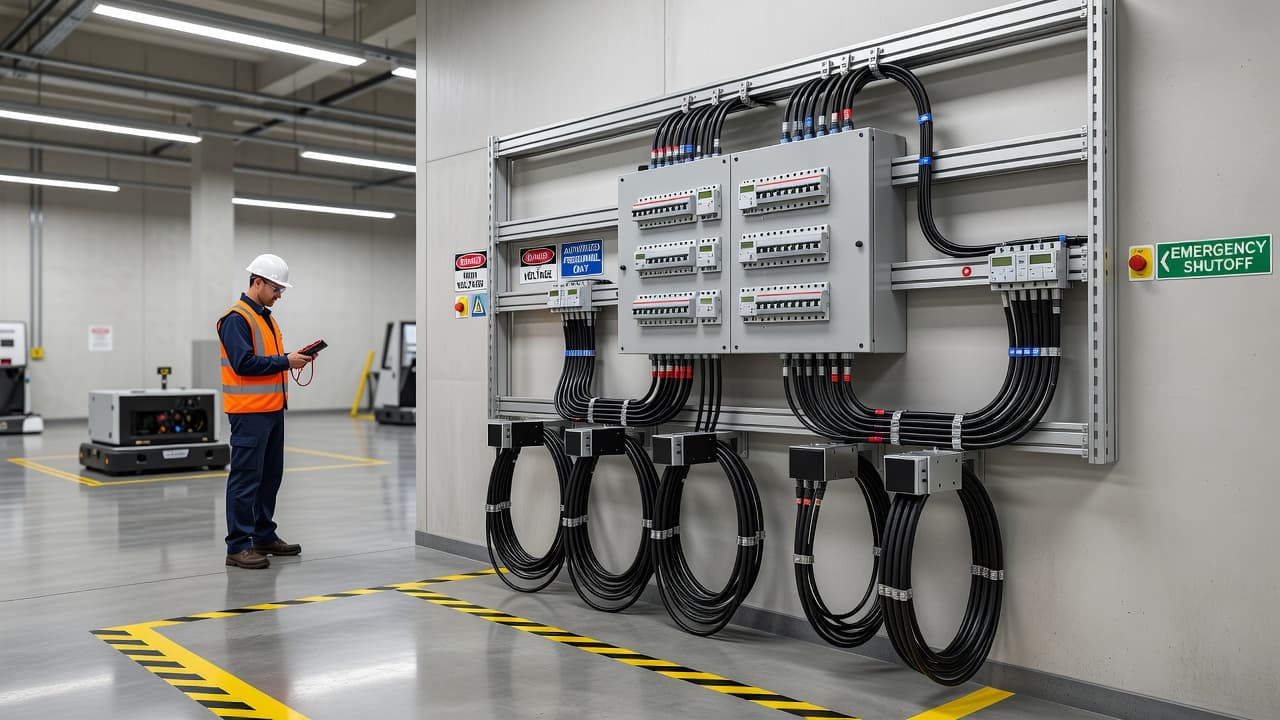

完善的 AGV充電站配電規劃，是確保工業自動化系統能夠穩定運作的關鍵。當企業開始導入大量自動導引車（AGV）時，充電站的建置已不再只是牆邊安裝幾個插座那麼簡單。這不僅牽涉到廠房主幹線容量、充電排程規劃、電池安全防護、消防連動機制以及後續的設備維修，更是一項不可或缺的電力基礎設施。只要其中任何一個環節規劃不足，就可能導致尖峰時段跳電、充電排隊塞車，甚至造成自動化設備大規模停擺。
我們在進行 AGV充電站配電規劃時，會先將車隊任務、充電器輸入功率、既有用電負載與廠區動線進行綜合評估。唯有先精算實際使用需求，再進行管線規劃與電力分配，才能讓自動化設備在廠區中持續發揮效益，真正跑得久且穩定。
Key Takeaways
- 規劃 AGV 充電站時，應詳細考量充電樁的充電規格、設備銘牌功率、同時充電的車輛數量以及現場既有負載進行評估，切勿僅以插座數量作為規劃依據。
- 充電設備應配置獨立迴路，並安裝合適的過電流保護裝置，同時確保開關箱標示清晰，以便日後維護。
- 充電區規劃需保留足夠的 AGV 車輛停靠空間、維修作業空間以及必要的防撞措施，嚴禁被倉儲貨架或走道動線壓縮。
- 充電系統的強電線路、網路訊號線（弱電）與消防線路應落實分流配置，避免電磁干擾造成通訊異常，並能簡化後續查修作業。
- 完整的報價單、竣工圖、測試紀錄與工程保固說明是專案核心，務必在驗收階段落實，以降低營運追加預算與設備停機的風險。
先用車隊任務決定充電站容量
AGV 充電站的規模，不應只用「有幾台車」來判斷。十台 AGV 若分散在不同班別運作，與十台車同時在換班時回站充電，對開關箱和主幹線的壓力完全不同。
我們進行現場評估時，會先進行全面的場勘評估，確認 AGV 的電池型式、電壓、充電器輸入規格、單次充電時間，以及是否採取機會充電。所謂機會充電，是 AGV 在等待取料、交接或短暫停靠時補電。這類系統雖然能縮短長時間充電需求，但也容易讓多台車在特定時段同時啟動，進而導致尖峰負載過高。
在電力計算上，應以充電器交流側的額定輸入功率為基礎，再納入實際同時使用率進行評估。若設備商提供 EMS 能源管理系統或動態負載管理功能，務必確認其是否能有效限制總功率，或依據優先順序分批啟動。切勿單純因為聽聞設備具備負載管理功能，就將主電源容量抓得太過緊湊。
以下是規劃前應先整理的資料：
| 項目 | 要確認的內容 | 常見後果 |
|---|---|---|
| AGV 數量 | 現有台數、半年至三年擴充計畫 | 開站後新增車輛卻沒有備用迴路 |
| 充電器規格 | 輸入電壓、相別、額定電流、最大功率 | 線徑與斷路器選型失準 |
| 充電模式 | 夜間集中、換班補電、隨停隨充 | 尖峰負載被低估 |
| 廠區負載 | 空壓機、空調、產線、堆高機充電 | 同時啟動時主開關跳脫 |
| 未來設備 | 自動倉儲、輸送帶、機械手臂 | 主幹線與盤內空間不足 |
容量規劃還要審視變壓器負荷與既有契約容量。若廠區白天已有大型設備運轉，AGV 集中充電可能剛好撞上最高需量，引發跳電風險。此時不一定要直接增設大容量設備，也可透過充電時段分流、功率限制或分區排程等動態負載管理手段，優先降低尖峰負載。
充電站真正要精算的是「同一時間會吃掉多少電」，而非單純將充電器台數相加。
若是辦公室與產線的混合空間，用電邏輯也需嚴格分開。辦公室水電規劃重視插座、網路與空調分迴路，而 AGV 充電站則更重視持續負載、設備保護與停機影響。若將兩者需求混在同一條迴路，一旦電力系統發生故障，往往會連帶影響整層廠辦的正常運作。
充電迴路要獨立，開關箱也要留餘裕
AGV 充電樁不應與照明、一般插座或清潔設備共用迴路。因為充電是長時間負載，當多台設備同時運作時，線路溫升、壓降與斷路器負荷都會顯著提高。獨立迴路設計能確保當某個充電樁發生故障時，我們可以快速隔離異常區域，避免其他作業區受到干擾，並確保 AC 交流輸入端的穩定性。
開關箱設計時，我們會把充電站、控制系統、照明、緊急設備與未來擴充需求分開編號。箱內若只標註「設備區」或「插座區」，日後維修時仍需耗時排查。相反地，若清楚標示為「AGV 充電樁 A 區 1 至 4」、「充電管理控制盤」、「維修插座」，維護人員就能迅速定位。
充電樁內部的斷路器、線徑與漏電保護裝置，必須嚴格配合 AC 交流供電規格與輸出端的 DC 直流電壓需求。某些設備含有整流或濾波模組，漏電保護裝置的型式不可憑經驗隨意選配。若保護特性不相符，可能導致設備頻繁誤跳，甚至在異常時無法有效動作。
我們也會將以下幾點列入施工圖：
- 充電樁每一組的專用迴路與盤內位置。
- 幹線的線徑、管徑、路徑與預留容量。
- 充電區附近可上鎖的維修隔離開關。
- 接地導體與接地端子的連續性。
- 盤內備用斷路器位置及可擴充空間。
若案場涉及快速充電架構，除了要嚴格管控 DC 直流側的電纜耐電流與接頭發熱情況外，還需注意機械拉力對 DC 直流端子的影響。Phoenix Contact 的直流充電電纜資料可協助理解高功率傳輸在耐久性與連接介面的技術要求。不過，各品牌 AGV 的介面設計可能存在差異，現場規劃時仍需以原廠提供的充電樁技術規格為準。
安全隔離不能只靠地面黃線
單純在充電站旁畫上一條黃線，並不等於落實了完整的安全規範。AGV 進站時可能發生路徑偏移，堆高機也可能頻繁經過，貨架、棧板與包材更容易被雜亂地暫放在空位。一旦充電線、接點或壁掛式充電樁遭到撞擊，後續產生的損害往往不會立刻顯現，甚至可能埋下電氣災害的隱憂。
我們會先規劃精準的 AGV 停靠位置，再預留人員進行設備維修的空間。充電樁前方絕對不能被貨架阻擋，側邊也要保留足夠的拆裝與檢測空間，這才是符合工業安全規範的配置。若設備必須安裝在車道旁，應評估加裝防撞柱、護欄或採取較高位置的固定方式，從硬體面防止推車與堆高機直接撞擊充電箱體。
充電區的配置通常應避開下列危險位置：
- 消防逃生通道與緊急出口前方。
- 易積水、清洗頻繁或排水不良的區域。
- 可燃物堆放區與紙箱暫存區。
- 天花漏水、管線滴水或高濕度死角。
- 叉車主要轉彎處與原料搬運動線。
安全隔離同樣包含嚴謹的維修程序。當人員更換充電樁、檢修端子或處理異常時，絕不能僅靠口頭交代「不要送電」。我們強烈建議在隔離開關、開關箱與設備端建立一致的標示，並確實配合上鎖掛牌程序。誰在施工、哪一個迴路已經斷電、何時可以復電，這些資訊都必須有清楚的紀錄，以確保作業過程完全符合安全規範。
對出口導向的工廠而言，若配電盤需符合北美市場要求，也可參考 UL 67 配電盤的設計說明。不過，台灣當地的案場仍須優先依照台灣電力公司的供電條件、屋內線路裝置規則以及現場消防法規進行設計，不能直接照搬海外規格，確保整體系統符合在地化的安全規範。
電池安全要和消防系統一起看
AGV 常使用鋰電池系統。即使電池本體由設備商供應，充電區的通風設計、火警偵測、緊急斷電與消防設備位置，仍是廠務規劃的核心環節。將充電器集中在角落看似節省空間，卻可能導致散熱不良、檢修受阻，甚至在發生異常時造成火災應變困難。因此，所有充電站規劃都必須嚴格遵守當地的消防法規，確保環境安全性與合規性。
我們處理廠辦機電工程時，會先辨識充電區附近既有的消防設備配置。偵煙器、灑水頭、緊急照明、出口標示與廣播設備，絕不能被新設管線或遮蔽物影響。若天花板、隔間或充電區位置有變動，必須同步確認消防圖說是否符合最新的申報條件。
此外，消防弱電工程不能等到裝修收尾才進行檢查。火警受信總機、警報設備、排煙或門禁連動系統，皆有既定的迴路與控制邏輯。若 AGV 充電區因設備改造而調整空間，強弱電配置與消防管路務必在施工前進行全面協調。建議企業導入電力監控系統，透過即時數據監測電池電壓與電流變化，若偵測到異常發熱或電流過載，系統能立即預警，防範潛在風險。
儲能與鋰電安全不僅涉及設備本身，還包含測試、保護與管理制度。經濟部標準檢驗局的儲能系統標準暨檢測技術資料整理了工業儲能模組安全標準的發展背景，可作為企業採購與風險評估的參考。在實際設計階段，仍應依據 AGV 原廠電池資料、當地消防主管機關的安全規範與建築條件進行綜合判斷。
緊急停止按鈕的設計同樣需要審慎評估。有些系統必須保留控制訊號，以確保設備能夠安全停機、完整保留故障紀錄或正確傳輸告警資訊。緊急斷電範圍應由設備商、機電工程師與消防設計團隊共同確認，透過精準的邏輯規劃，避免一個按鈕同時切斷關鍵系統而造成設備損壞或斷訊。
強弱電分流，才不會充電正常卻網路斷線
AGV 系統的穩定運作，仰賴無線網路、定位設備、站點控制器與倉儲管理系統之間的精密協作。若在規劃充電站時僅著重於充電樁的電力供應，而忽略了通訊系統的基礎設施配套，完工後極易出現線路雜亂、外露線槽或被迫使用臨時延長線的情形，進而影響整體物流效率。
強電與弱電系統並非僅僅換個線材顏色或管路標籤即可，必須落實實務上的完全分流。在規劃充電樁時，充電幹線、控制訊號線、網路通訊線以及消防感知線路，都應採取分槽、分管、分層的處理方式。若強電與弱電線路必須平行配置，應盡量拉開距離；若兩者必須交會，則應採垂直交叉方式佈線，以有效降低長距離電力干擾對網路通訊造成的訊號衰減。一般而言，廠辦規劃會保留至少 30 公分的距離作為分隔參考，但現場執行時，仍需依照具體的線路型式、遮蔽隔離措施以及相關規範進行彈性調整。
此外，針對 AGV 系統常用的 Wi-Fi 漫遊機制，存取點 (AP) 的佈署點位規劃至關重要。設置時不能只看空曠場域的訊號強度，還必須納入貨架遮蔽、金屬建築結構、機台電磁干擾以及充電區停車密度等因素。當多台 AGV 同時在充電區停靠時，車體金屬結構常會導致原有的無線傳輸環境發生劇烈變化。因此，我們建議在工程初期，就應將弱電管路、網路交換器與 AP 預留點位完整納入設計圖面，避免等到 AGV 正式上線運作後，才因訊號中斷而被迫拆卸天花板補線，影響產能。
在既有廠房的機電改造中，橋架與 EMT 管通常會混合使用。橋架適合主幹線的集中配置與未來增線需求，而 EMT 管則適合末端線路的保護與整齊收線。這兩者的搭配組合，應取決於訊號線量、現場作業環境、維修頻率與視覺美觀要求，而不應僅以材料成本作為單一考量，如此才能確保充電站基礎設施的長久穩定與維護便利性。
老舊廠辦改造，先查主幹線與接地
不少工廠原本的電氣配置僅供照明、傳統機台和一般插座使用。隨著自動倉儲、伺服設備、空壓系統與 AGV 充電站陸續進駐，若配電容量未能同步升級，極易引發跳電風險。此類案場最忌諱的做法，便是直接從鄰近插座或既有老舊開關箱拉線供電。在規劃過程中，若計算出的總功率超出原始契約容量，企業必須正式向台電申請增設電力，以確保整體運作安全。
我們會先進行負載量測，詳查主開關容量、分路餘裕、線材老化狀況、端子發熱情形以及接地系統是否健全。當盤內空間告急、迴路標示混亂，或是主幹線長期處於負載上限時，務必優先處理供電基礎，再規劃充電站的具體位置。
針對電力容量與整體建置成本的權衡，有時需要新增分電盤，有時則必須重新整理主幹線與接地系統。工程範圍若涉及大面積天花、牆面或地坪拆修，應評估是否同步更新老化線路。此外，若廠區位於複合式辦公大樓，供電路徑的規劃往往更為複雜，必須提前與管委會協調施工細節，避免影響大樓整體供電品質。這與住宅進行全室電線抽換的概念雷同，表面上只是一個設備新增的需求，實際上往往反映出整體配線老化的結構性問題。
我們在專業水電維修現場常發現類似現象。初期屋主可能僅察覺插座發熱或空調跳電，經檢查後才發現是舊線徑不足、接點鬆脫或迴路混接所致。對於廠辦而言，風險層級更高，因為任何一條主幹線異常，都可能導致整段產線停擺。
若企業正在評估新北水電推薦團隊或尋找台北裝修水電服務，建議優先要求現勘人員提出詳細的負載盤點清單、盤內配置構想以及擴充建議。若僅關注單點報價，卻忽略了既有電力條件與擴充的可行性，後續極可能因為臨時增容、改線或停工重做，反而衍生出更昂貴的隱形成本。
透明報價與驗收文件，決定後續好不好維修
AGV 充電站屬於長期營運的關鍵設施，報價單若僅簡單標註「充電區配電工程一式」，往往會隱藏巨大的潛在風險。這種寫法在施工過程中，極易導致線槽追加、開關箱改造、地坪復原、防撞設施安裝，甚至是弱電拉線與測試費用等爭議，最終導致雙方對於責任歸屬難以釐清。
我們主張透明的建置成本清單，報價內容至少應明確列出材料規格、設備數量、施工範圍及除外項目。針對線材線徑、配管材質、斷路器型號、漏電保護方式、開關箱迴路數、接地施工、充電器安裝方式以及測試內容，都應白紙黑字詳列。此外，若導入 EMS 能源管理系統，相關的軟硬體整合與串接費用也應一併納入預算規劃中，以確保未來的電能數據監控無虞。
完整的施工流程應包含詳盡的測試紀錄與竣工文件。驗收時，除了確認 AGV 能否正常充電，我們還會重點查核以下項目：
- 確認充電規格的一致性，確保每組充電器的迴路編號與圖面完全吻合。
- 檢查斷路器、隔離開關與接地端子是否標示清晰，便於日後維護。
- 確認線槽、管路與箱體安裝牢固，且未阻礙維修空間，符合智慧電網基礎建設的配置標準。
- 強弱電路徑是否確實分流，並確保消防設備不受充電站配置影響。
- 檢核竣工圖、測試紀錄、設備材料證明與工程保固文件是否完整。
若工程涉及室內隔間、固定天花板拆裝、消防設備調整或既有建物用途變更，必須提前確認是否符合室內裝修相關法規及申報要求。合規的施工流程不是完工後才補件，而是應在規劃階段就列入評估的必要條件。
若您需要針對廠房平面圖、設備表或現場照片進行初步評估，我們提供LINE 諮詢水電工程服務，協助您釐清專案方向。建議您將 AGV 數量、充電器規格資料、既有開關箱照片以及未來擴充需求先行整理，這有助於我們在現勘時更精準地抓出配電重點，確保建置成本效益最大化。
Frequently Asked Questions
Q1: 為什麼 AGV 充電站不能直接使用廠內現有的插座供電？
AGV 充電器屬於長時間高負載設備，直接共用一般迴路容易因電壓降或溫升導致線路過載，進而引發跳電或設備故障。此外，使用獨立迴路能有效隔離故障點，確保單一充電樁異常時不會影響到辦公區或產線的正常用電。
Q2: 如何判斷廠區現有的主幹線容量是否足夠新增 AGV 充電站？
單純增加充電樁數量會大幅拉高尖峰用電負載，建議先整理所有充電器的額定功率並進行同時使用率評估，而非僅相加設備總瓦數。若計算結果顯示接近契約容量上限，應考慮導入 EMS 能源管理系統進行分批啟動，或向台電申請增加電力契約容量。
Q3: 強電（充電電力）與弱電（通訊訊號）為什麼一定要分開佈線？
充電迴路的高電流運作會產生電磁干擾，若與網路線或控制訊號線共同配置且缺乏屏蔽，極易造成網路連線不穩、AGV 定位偏差或指令異常。因此，必須落實分管、分槽配置，並保持至少 30 公分以上的距離，以確保物流系統的訊號傳輸順暢。
Q4: 在規劃充電區時，除了電力配置還需要注意哪些安全措施？
除了電氣保護與強弱電分流，現場應優先考慮防撞設施（如護欄、防撞柱）以保護充電箱體，並嚴禁將充電區設置於消防通道、高濕度死角或易燃物存放區。同時，建議規劃時一併確認消防設施（如偵煙器與灑水頭）是否因空間改裝而需調整，並落實嚴謹的斷電上鎖掛牌程序。
結語
AGV 充電站配電規劃的品質，不僅決定了無人搬運車能否穩定充電，更直接影響整個廠區的生產效能。透過建置獨立的充電迴路、配置可維修的開關箱、完善安全隔離措施以及確實執行強弱電分流，這些都是工廠在進行自動化轉型時，不可或缺的基礎工程。
在規劃階段，必須將充電樁系統的擴充性納入考量，以預留未來產線擴展的彈性，將穩定供電視為工廠永續經營的重要基礎設施。阿達水電王在處理水電工程承包時，會將現場負載、設備動線、消防系統整合、材料規格與工程保固一併寫進規劃書中。當充電站系統能配合未來擴充，維修人員能精準掌握線路，管理者也能清楚理解電路圖面，這套系統才具備長期運作的價值。
