投影機裝上去才發現 HDMI 訊號不穩、吊架旁沒有電源，往往得拆天花板重拉線。辦公室投影機配線不是多拉一條線而已，而是要先把會議桌、投影幕、吊架、網路控制與日後維修位置一起排好，作為全面影音系統整合的第一步。
我們處理商辦現場時，看過太多「先裝潢、後補線」的狀況。不管是挑選適合的商用投影機還是進行細緻的投影機安裝，如果沒有在前期規劃好管線，都會導致線路外露或投影畫面斷斷續續。先定好設備位置與管線路徑，才能把問題留在施工前解決。
重點整理
- 投影機位置要先依投影布幕中心、投影距離與天花高度確認，特別是在安裝高亮度投影機與雷射投影機時，更不能只看美觀。
- 吊架附近應設置專用插座，電源、HDMI 與網路線必須分管配置。
- 長距離高解析訊號應先確認設備規格，再決定使用光纖 HDMI、主動式線材或延長器。

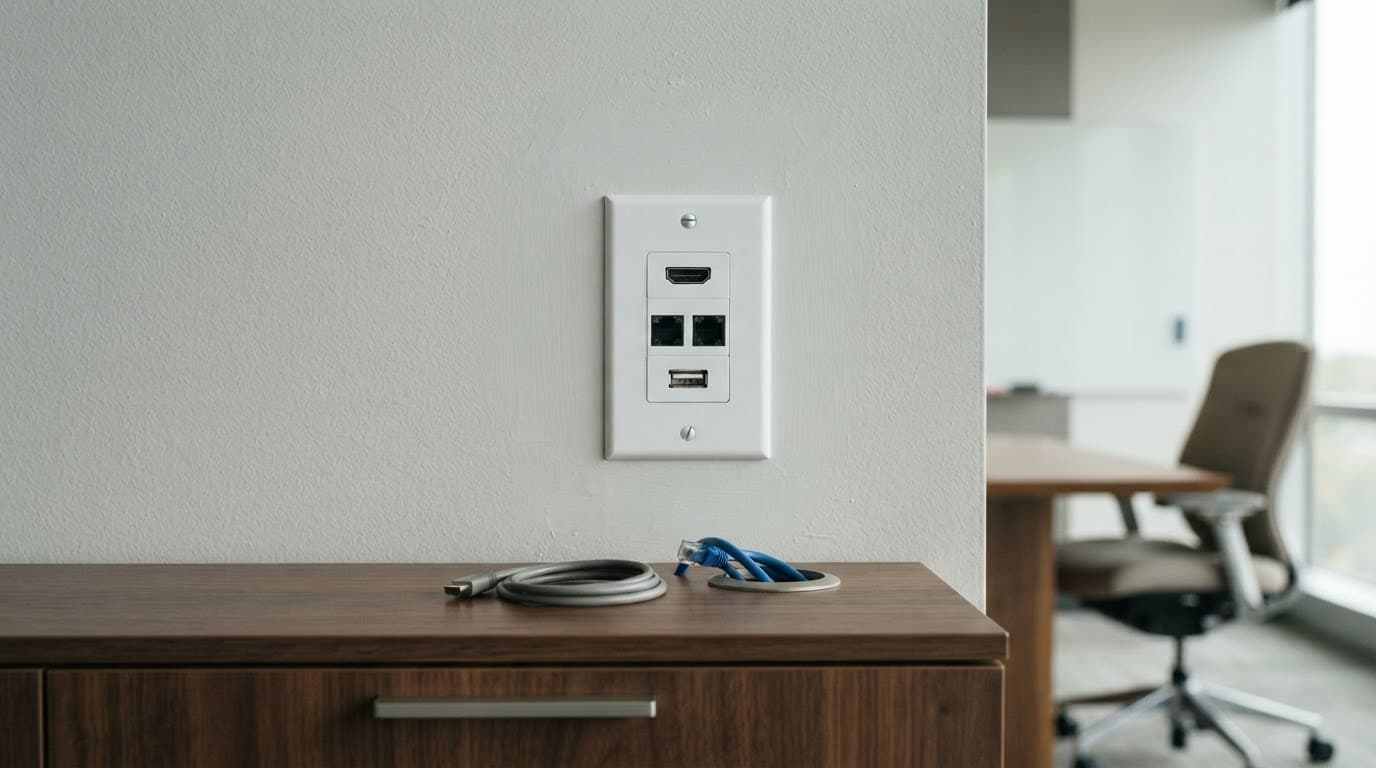

- 會議桌、牆面面板與吊架之間要留穿線管，確實做好線材預留並保留可抽換的空間。
- 報價單應列出線材等級、迴路、面板、測試與保固，避免完工後不斷追加。
辦公室投影機配線先從使用方式開始
會議室的投影設備，通常不是只有一台筆電接上 HDMI 這麼簡單。你可能要接視訊會議主機、無線投影器、攝影機、音響、電動布幕，或讓資訊人員從機櫃遠端管理設備。用途不同，預留方式也不同。
我們會先確認會議桌位置、座位數、投影幕尺寸、會議室投影機型號與操作習慣。若常由不同同事帶筆電簡報，桌面或牆面就要留 HDMI、USB-C 轉接需求與網路點。若要打造智慧會議室並主要跑 Microsoft Teams、Google Meet 或 Zoom，則應同步規劃視訊會議系統所需的攝影機、麥克風、有線網路，以及協作時可能會用到的電子白板點位。
投影機不該憑感覺吊在天花板正中間。我們會先依原廠投射比來計算投影距離，確認鏡頭到投影幕的位置，同時評估是否採用短焦投影或超短焦投影機來克服空間限制，並挑選適合商用環境的雷射光源機種，還要確認吊架高度與避開空調出風口、消防設備、燈具及檢修口。投影畫面歪斜時，靠大量梯形校正雖然能暫時修正，畫質卻可能受到影響。
室內設計圖也要把設備高度、空間配置、牆面管線與天花配置畫清楚。室內設計裝修製圖規範提到圖說應標示尺寸與材料，投影設備的點位同樣應在平面圖、天花圖與立面圖對得起來。

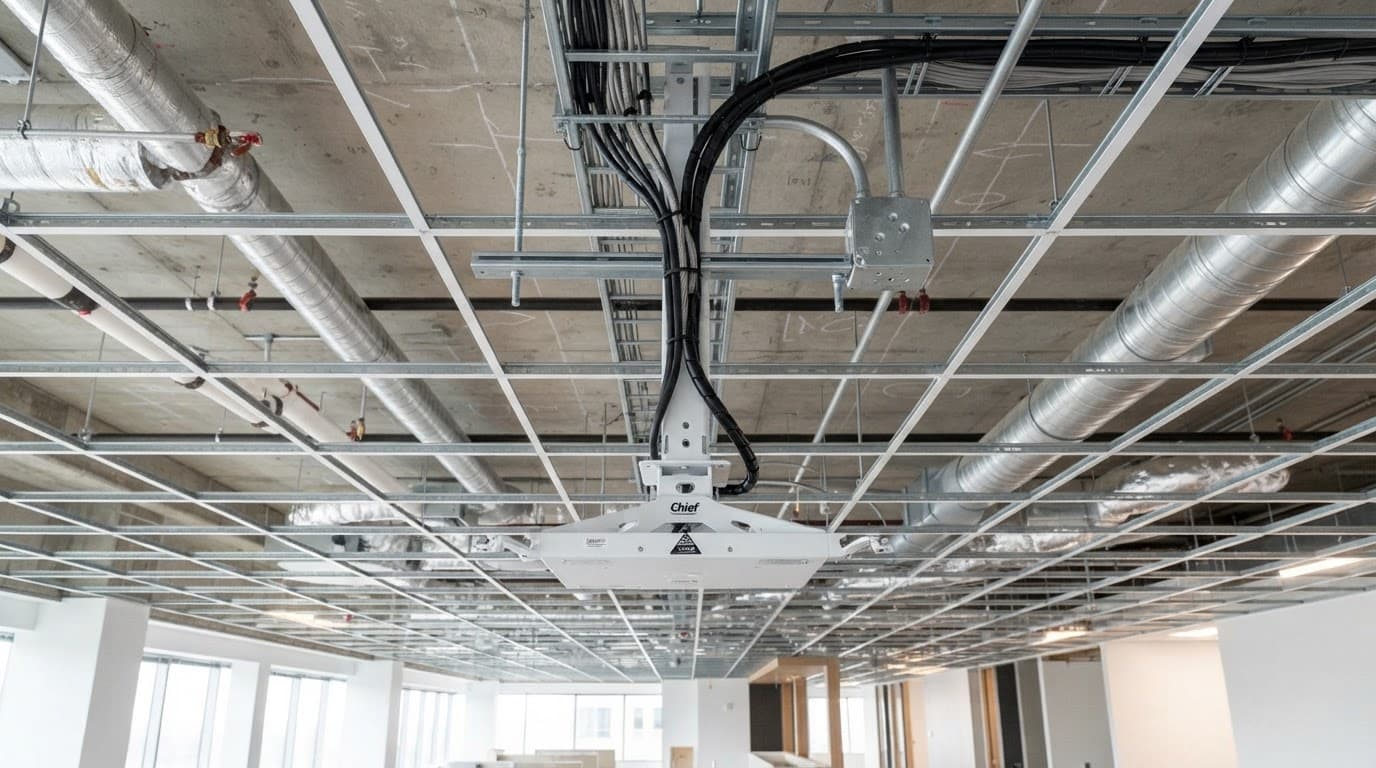

吊架電源要獨立，別用延長線硬撐
在進行吊架安裝時，插座應放在吊架飾蓋或可維修的位置，讓電源線能收在設備附近。插座太遠，施工人員常被迫把電源線拉過天花板，後續查修既麻煩，也不利於安全管理。
我們建議商用投影機使用獨立迴路，特別是高功率的雷射投影機，更不要和茶水間、影印機或高負載插座混用。若會議室有擴大機、控制主機與電動投影布幕，也要先算進用電需求，確認開關箱內有足夠空間與清楚標示。
在吊架安裝的供電規劃中，要注意以下幾件事：
- 插座位置需能插拔，不能完全封死在木作或天花內。
- 供應商用投影機的電源線要走專用管路，不與訊號線塞在同一支管內。
- 吊架周圍要留檢修口，方便清潔濾網、換燈泡或維護雷射投影機。
- 電動投影布幕若有獨立控制器，應預留控制線與供電位置。
- 開關箱應標示會議室投影機等實際用途，日後停電查修才不必猜。
天花板做得再漂亮，只要投影機插座被封死，日後一次維修就可能得拆掉整片飾板。
!– /wp:paragraph –>
HDMI 與網路線怎麼留，才不會畫面斷斷續續
HDMI線路最怕施工前沒有確認長度、解析度需求與設備端子。短距離使用一般品質合格的 HDMI線通常沒有問題；但會議桌到天花吊架距離拉長後，4K 訊號、高更新率或 HDR 的穩定度就要看線材與傳輸方案，不能只比單價。
我們遇到較長距離的會議室，會先依投影機、訊號源與預計解析度需求選擇方案。可考慮主動式 HDMI、光纖 HDMI，或以網路線搭配 HDMI 延長器。不過，延長器不是買了就能裝，發送端、接收端、供電方式與網路線等級都要相容，才能確保投影畫面流暢不延遲。
辦公室投影機配線通常會保留兩條以上空管。一條供主要 HDMI線或光纖訊號線使用，另一條作為備用或未來新增控制線使用。管內拉線不可塞滿，也不要把線頭埋死在天花裡，否則設備更新時還是得破壞裝修。
網路線則建議拉到投影機或控制主機附近。許多商用投影機可透過網路做開關機、狀態監控與韌體管理。若會議室使用無線投影器、網路攝影機或視訊會議主機，有線網路更能降低 Wi-Fi 壅塞造成的卡頓，讓無線投影與投影畫面保持最佳品質。
資策會的投影機驗收需求說明也列出投影機與會議桌面 HDMI 端點的配置概念。實務上，我們會把桌面端、牆面端與天花端編號，交屋時連同測試結果交給業主。
強弱電分流與消防介面不能省
強電與弱電不是換不同顏色的線槽就算分流。電源線長距離貼著 HDMI、網路線平行走，可能增加干擾機會。尤其會議室同時有網路、門禁、監視器、音響系統與控制線時，更要將路徑分清楚，以確保滿足特定環境亮度需求時，高流明亮度設備的穩定運作不受影響。
我們通常讓電源線與弱電線分槽、分管，交會時採接近垂直的方式，避免長距離平行。投影機的網路、HDMI、控制線可集中在弱電路徑，但仍要保留標示與抽換空間。管路太擠，之後加一條線都可能拉斷既有接頭。
若天花板調整會影響偵煙器、灑水頭、緊急照明或廣播設備，必須先和消防圖說協調。消防弱電工程不是裝修收尾才補的項目，因為設備高度、檢修範圍與連動測試都可能影響驗收。在進行投影機安裝與整體施工規劃時，若需搭配抗光幕來對應高流明亮度與現場環境亮度，周邊線路的隔離更顯重要。
廠辦與辦公區共用的案場，還要看機台、倉儲與推車動線。廠辦機電工程不只考量投影機能不能亮，也要避免線槽、地插與維修孔落在高風險區域。
報價與保固要把規格寫成可驗收的內容
一份只寫「投影機拉線工程一式」的報價，通常很難比價，也容易在施工中追加。透明報價至少要拆出配管路徑、線材類型、線長估算、插座與面板數量、吊架供電、開關箱調整、天花復原及測試項目，確保未來的商用投影機與會議室投影機都能穩定運作。
| 項目 | 報價單應寫明內容 | 驗收方式 |
|---|---|---|
| 電源配置 | 迴路、斷路器、線徑、插座位置 | 通電與標示核對 |
| 影音傳輸 | 線材類型、端子、延長方式 | 指定解析度與投影畫面實測 |
| 設備控制 | 網路線等級、面板、端點位置 | 連線與控制測試 |
| 天花吊架 | 固定方式、設備位置、檢修口 | 水平、牢固與維修空間 |
| 布幕配置 | 投影布幕固定方式、電源與控制 | 投影布幕升降與定位測試 |
報價談清楚，工程才不會一路加價。水電工程承包應把材料、工資、拆除、清運、復原與變更計價方式列開，讓設計師、業主與施工團隊都有同一份依據。
工程保固也要分清楚。材料原廠保固和施工保固不同，不論是高亮度投影機或雷射投影機，插座、接頭、線路、控制器的各自保固年限與叫修方式都應白紙黑字寫明，以確保投影畫面長期清晰穩定。阿達水電王在處理商辦案場時，會把圖面、施工內容、測試與保固範圍一起整理，讓後續維護有資料可查。
如果工程涉及隔間、固定天花、用途調整或消防設備移位，請先確認是否需要室內裝修許可與室內裝修合格證。台北裝修水電案件常卡在文件與現場不一致，新北水電推薦的評估也不該只看總價，而要看團隊能否把驗收資料備齊。
讓投影設備跟著辦公室一起成長
會議室設備不是裝好就不會改。公司擴編後，可能改用雙投影、加裝大型顯示器，或增加遠距會議設備以升級為智慧會議室。未來若要更換支援雷射光源的機種、超短焦投影機，或是具備更高流明亮度與不同投影距離的設備，完善的預留管路與配線才能確保順利升級。
我們也會問業主未來兩三年的座位變動、會議頻率與設備採購方向。這種前期確認，和處理居家水電維修不同。住宅書房可能只需局部新增插座，但商辦會議室一旦封板，後續每一次調整都會影響營運。
阿達水電王同時處理商辦、廠辦與住家案件，因此知道不同空間該把錢花在哪裡。若你正在找新北水電推薦團隊，或規劃台北裝修水電工程與投影機安裝，建議先提供平面圖、投影設備型號、會議桌尺寸與天花照片，讓估價更接近實際需求。
需要由資深師傅協助確認迴路、吊架與訊號管路時，可直接聯繫阿達電話。
常見問題
Q1：辦公室投影機的電源可以直接用一般延長線或和茶水間共用迴路嗎？
不建議。高功率的商用或雷射投影機應使用獨立迴路，避免與茶水間、影印機等高負載設備混用，更不適合長期用延長線硬撐，以策安全並防止跳電。
Q2：會議桌到天花板的距離很遠，HDMI 訊號不穩該怎麼解決？
當距離拉長影響 4K 或高解析度訊號時，建議採用主動式 HDMI、光纖 HDMI 線，或是使用網路線搭配 HDMI 延長器來確保傳輸品質，同時務必在天花板預留穿線管以便日後抽換。
Q3：為什麼強電與網路、HDMI 等弱電線路需要分管配置？
電源線若長距離與 HDMI 或網路線平行緊貼，容易產生電磁干擾影響投影畫面。將強電與弱電分槽分管、交會時採垂直交叉，才能確保影音訊號穩定並降低干擾機會。
配線先做對，會議室才不會一直補洞
當會議室投影機的畫面不穩時，很多時候不是設備故障，而是電源、訊號與網路在裝修前沒有一起規劃。不管是高階的雷射投影機還是日常使用的商用投影機，只要把吊架插座、HDMI 管路、網路控制、弱電分流與檢修空間先留好，搭配電動投影布幕與正確的投影機安裝，完工後才能確保長期使用時擁有穩定流暢的投影畫面。
我們一直認為，真正耐用的工程不是把線藏起來，而是讓每一條線都找得到、換得掉、驗得過。透過專業的商用投影機規劃與投影機安裝工程，確保每一次的投影畫面都能完美呈現，同時將透明報價、工程保固與依法施工先談清楚，才不會為了補一條線反覆拆天花板。
