感測器明明只吃 24V，現場卻常因一條共用電源線，把整個 PLC 盤一起拖垮。輸入飄動、類比值亂跳、HMI 重開，多半不是程式先出錯，而是 24V 電源配置 先失手。
我們做現場時，先不急著挑型號。先把負載、隔離、備援想清楚，盤子後面才會穩，維修也才不會變成拆一大片找一小點。
感測器 24V 供電，先算負載，再決定怎麼分支
很多人配 PLC 24V 電源時，會先看感測器數量，再抓一顆看起來夠大的電源供應器。這種做法常常差半步，因為感測器不是只有額定電流，還有啟動瞬間、線路壓降、模組擴充與未來加點位。
我們通常先把設備分成幾群來看。數位感測器是一群，類比感測器是一群，PLC CPU 與 HMI 再算一群。若盤內還有電磁閥、繼電器、警示燈，最好另外分支，別直接跟感測器綁在一起。原因很單純，負載一拉動，24V 一掉壓，最先受影響的往往是訊號穩定度。
下面這種分法，在多數案場都比較好修：
| 供電對象 | 建議做法 | 目的 |
|---|---|---|
| PLC CPU、I/O 主機、HMI | 獨立一組 24V | 避免外部短路拖垮主控制 |
| 數位感測器 | 依區域分熔絲或電子保護器 | 某一支短路，不影響整排 |
| 類比感測器、傳送器 | 獨立支路，必要時用隔離式電源 | 降低雜訊與零位飄移 |
| 電磁閥、繼電器、蜂鳴器 | 另一組 24V 或獨立分支 | 減少啟動干擾與跌壓 |
常見做法是保留 20% 到 30% 的電流餘裕。這不是浪費，而是替高溫、老化、增設點位留空間。若線路很長，我們還會把壓降一起算進去，不然盤內量到 24V，末端感測器可能只剩 22V 多，故障就會開始變得很難抓。
如果案場在舊辦公室或老廠房，還要往前看一層。開關箱容量夠不夠，接地有沒有做好，漏電斷路器是否正常，既有線材有沒有老化，這些都會直接影響 24V 供電穩定。很多時候，問題不是盤內一顆電源供應器太小，而是整體總用電早就逼近上限，甚至需要先評估是否申請增容。

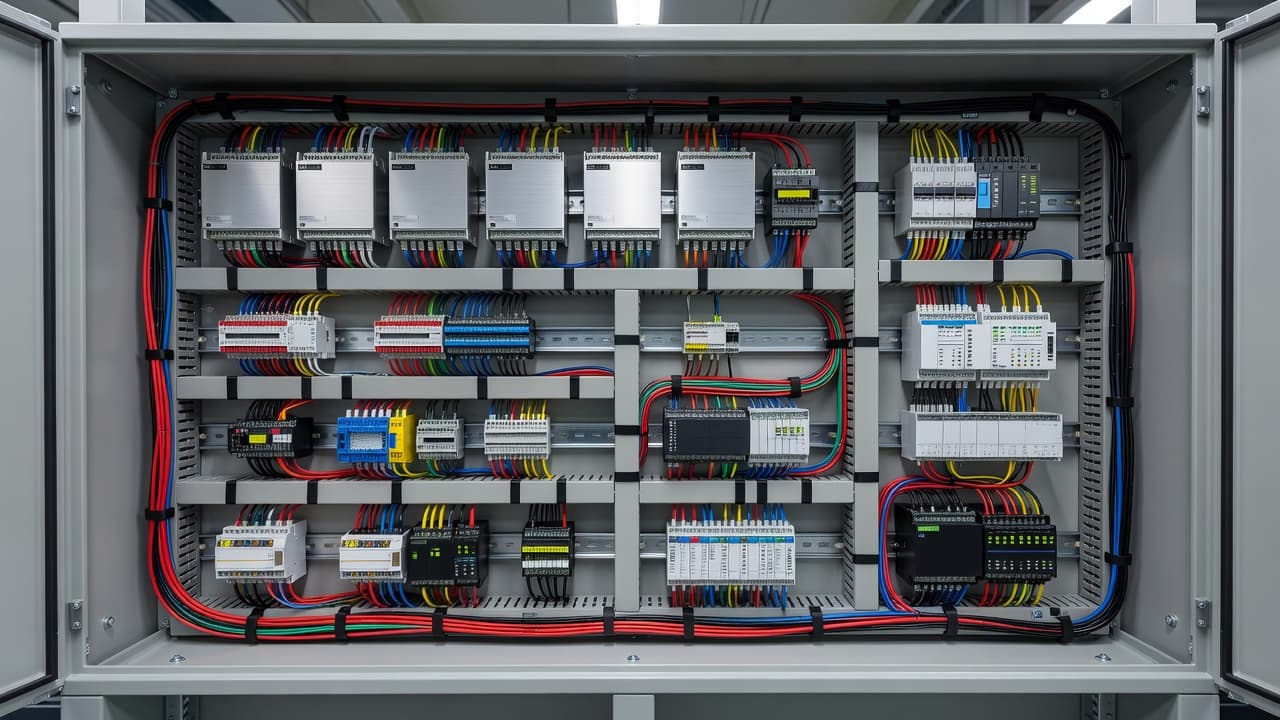

PLC 盤內隔離，重點在把雜訊和故障關在局部
盤內隔離的目的，不只是防止跳電。更重要的是，把雜訊、短路、過流限制在局部，別讓一個小問題變成整櫃停擺。
我們最常看到的錯誤，是把感測器、電磁閥、通訊設備全掛在同一條 24V 母線上。平常看起來能動，等到某個電磁閥吸合、某段線皮磨破，PLC 輸入就開始亂，類比值也跟著飄。這時候很像是程式有鬼，其實是供電架構先混在一起。
24V 一次掉壓，常常不是一支感測器失常，而是一整串訊號同時失真。
所以，我們在 PLC 盤內會把隔離做得更細。第一層是電源分群，第二層是每群各自保護。常用做法包括熔絲端子、電子式斷路保護器、隔離式 DC/DC 模組，還有電磁閥線圈加突波吸收。若有類比壓力、流量、溫度訊號，我們更傾向讓它們走乾淨的支路，不跟高干擾負載混跑。
配線方式也不能隨便。AC 110V、220V、變頻器輸出、馬達線，別和感測器訊號線長距離平行。盤外拉線時，我們通常維持強弱電分流，能分槽就分槽，必要時保留至少 30 公分間距。若 unavoidable 交會，盡量直角穿越，別一路貼著跑。這個原則在辦公室弱電和工廠控制線都一樣。
另外，0V 參考點要清楚，端子台編號要清楚，標示也要能對到圖面。盤子做得再漂亮，若後續找不到哪一組是感測器電源，維修一樣會慢。好的隔離，看的不是開幕那一天，而是三年後還能不能快速找修。
備援要保住 PLC、HMI 與關鍵感測器，不必整櫃都撐
談備援時，我們不會先問要不要整櫃不停機。我們會先問，停電或電源故障時，哪些設備一定要活著。因為備援做太大，成本高；做太小，停一次就損失。
多數案場裡，真正需要優先保住的是 PLC CPU、HMI、通訊交換器、關鍵感測器，有時再加資料記錄設備。至於電磁閥、加熱器、蜂鳴器，通常不必跟著做長時間備援。這樣分層，容量才抓得準。
若要做高可用度，我們常用兩種方式。第一種是雙 24V 電源加冗餘模組，其中一顆故障時，另一顆能立即接手。第二種是 DC UPS 或緩衝模組，讓短暫停電時 PLC 不會立刻斷電，至少能完成存檔、停機邏輯或通報。對 24 小時產線來說，這比盲目加大電源更有用。
備援也要配合監控。電源供應器的故障接點、低壓警報、電池健康狀態，最好回傳到 PLC 或監控系統。否則備援壞了，現場常常到真正停機才知道。那種感覺就像安全帽一直掛在牆上，等跌倒才發現扣帶早就斷了。
如果是舊廠改線或老商辦新增控制盤，我們還會先查上游條件。主電源容量、接地系統、線路老化、漏電斷路器規格，都要一併確認。很多人以為備援等於多裝一顆電源供應器，其實上游供電若本來就虛，盤內撐再多也只是晚一點出事。
透明報價、工程保固與法規，會決定日後好不好修
真正讓人安心的，不是報價單上寫了幾組 24V，而是它寫得夠不夠清楚。我們看 PLC 盤報價，至少要看到電源供應器型號、額定電流、是否隔離、保護模組數量、線徑、端子台規格、測試項目、圖面交付、追加減帳方式。若只寫一筆配電施工，後面最容易一路追加。
工程保固也要白紙黑字。保固哪些材料，保固哪些施工，故障後多久到場，這些都該先講明。阿達水電王在做 水電工程承包 時，不管是 辦公室水電規劃、廠辦機電工程，還是老屋的 全室電線抽換、日常 居家水電維修，我們看的都是同一件事，系統要穩，維修要找得到，之後擴充也要留得下。
若案場牽涉商辦或廠辦整修，我們也會把整體條件一起看。像是 辦公室水電規劃全攻略 提到的負載分配，或 廠辦水電工程施工指南 那種先看現場、再談施工順序的做法，都比先報低價可靠。
法規面更不能省。只要有隔間、固定管線、穿牆配線、盤體移位、增設電力，常常就要先確認室內裝修合格證、消防檢查、管委會規定，還有相關的 消防弱電工程 配合。做盤內配電的人若只看盤內，後面很容易卡在驗收。
很多業主在找 新北水電推薦 或 台北裝修水電 團隊時，第一眼先看價格。可是真正該比的，是圖面、規格、保固和法規處理能力。若現場還需要一起檢查總電源、接地、增容或盤外走線，我們建議直接把需求一次談清楚，需要討論時也可從 阿達電話 直接聯絡我們。
結語
好的 PLC 24V 電源配置，不是把感測器接上去就算完成。我們要先把負載分清楚，再把隔離做細，最後把備援留給真正不能停的設備。
盤內做得有秩序，故障就關在局部；報價寫得透明，維修就不會一直猜。這樣的控制盤，才撐得住日常運轉，也撐得住幾年後的擴充與檢修。
