工廠仰賴三相交流電提供工業用電，一停電，產線就像突然被抽走呼吸。多數問題不在機台，而在三相配電盤配線的細節，這是穩定配電系統的核心。線色不一致，線號缺漏，迴路命名各做各的，維修時就像在黑箱裡找鑰匙。
我們把這篇寫給企業主、設計師，也寫給正在規劃廠辦的人。用資深師傅的角度，講清楚盤內配線的基本功，還有迴路命名要怎麼做，才會好驗收、好維護、也更安全。
從單線圖讀懂三相配電盤，先把安全邏輯站穩
三相配電不是「三條火線」那麼簡單，它是一套分配、保護、隔離、控制的系統。三相交流電源自交流發電機，具備相位差120度的特性與固定頻率，通常為60Hz，這些是讀懂單線圖的基礎。線電壓是相線間的電壓，相電壓則是相線對中性線的電壓，工業盤常見三相四線制或三相三線制配置。入門第一步，我們先把單線圖的語言看懂，才不會在盤內配線時憑感覺走線。
常見的主幹邏輯是：火線先進線先到主斷路器（MCCB），再分到各分路斷路器（MCB），動力負載多半會再接觸器（KM）與熱繼電器（FR）。控制電源常見會有變壓器，提供降壓後的控制迴路與訊號用電，頻率保持一致以匹配三相交流電系統。端子排（TB）負責把盤內與外部現場線整齊對接，三相四線制下相線與中性線走向更需留意。
接地與中性線更要說清楚。PE 母排是接地保護的集合點，N 母排是中性線的集合點，兩者功能不同，施工時不能混接，後續檢修也要一眼能辨識。三相三線制雖無中性線，但線電壓與相電壓的理解仍不可少，變壓器降壓應用也常見此配置。
我們最常見的返工原因不是線接錯，而是「標示不清」。標示不清等於把風險留給下一個人。
法規面也不能用「差不多」帶過。廠辦若涉及室內裝修範圍，該走的程序要走，像是室內裝修合格證等文件。規範條文很長，但我們至少會用工程規範章節去對照檢核重點，例如可參考台北市高壓配電盤章節，裡面也會列到相關法規依據，方便我們抓驗收方向。
盤內配線要「好看又好修」，動力與控制分區是基本功

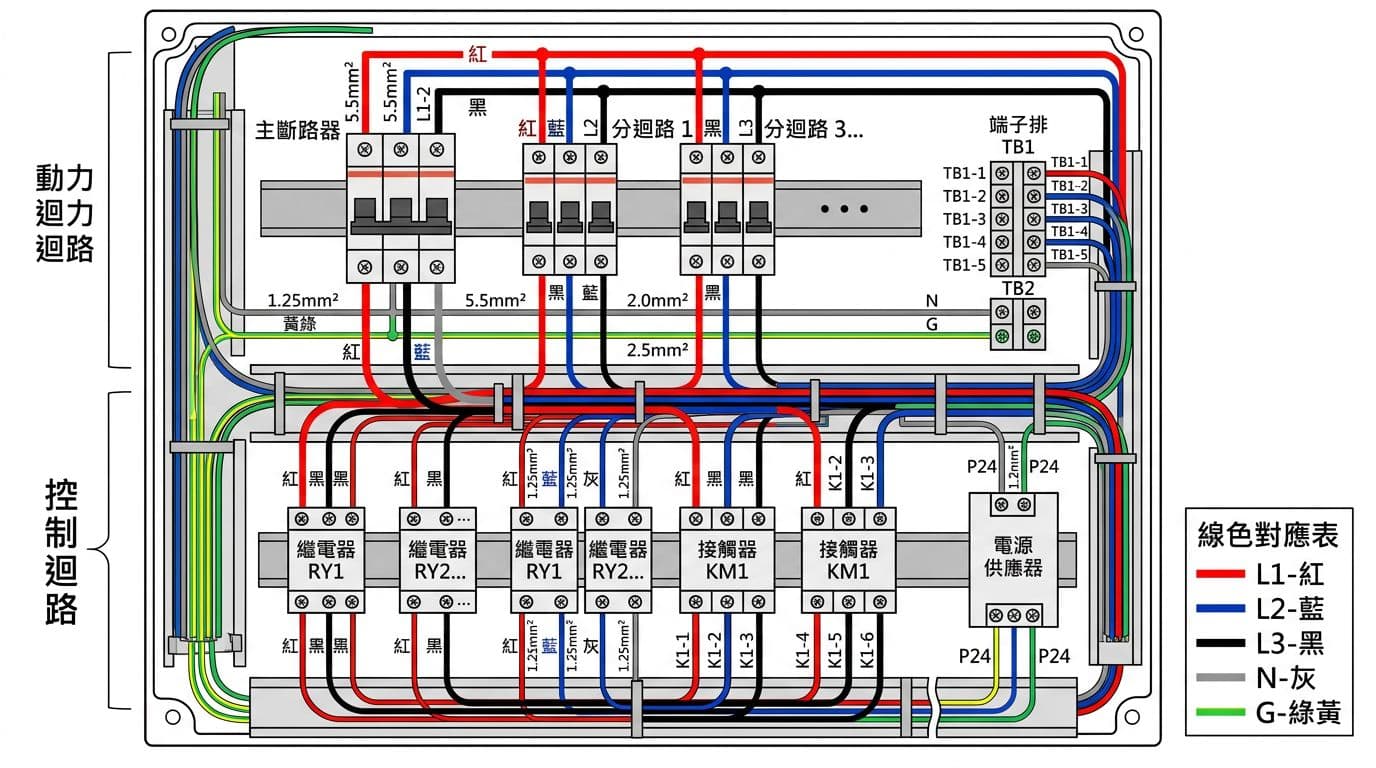

盤內配線像整理工具牆，位置對了，後面的人才不會翻箱倒櫃。我們最在意三件事：分區、走線、標示。
先講分區。動力迴路（主電源到負載，如感應電動機）電流大，常依導線顏色標準用R/S/T標示相線，透過星形接法或三角形接法產生旋轉磁場，讓感應電動機順暢運轉。控制迴路（線圈、按鈕、訊號、變壓器）電流小。兩者混在一起，干擾與故障排查都會變難。所以我們會把線槽分段，動力靠一側（三相配電盤配線品質影響散熱），控制靠另一側，必要時再加隔板，讓視覺上就能判斷「這束線屬於哪一類」，並確保接地線接到端子排PE端。
再來是走線。線要走線槽，彎曲半徑要留，轉角不要硬折。端子壓接要使用正確端子頭與壓接工具，螺絲端子也要依扭力鎖固，避免「看起來有鎖，其實鬆鬆的」。線材選用則要依線電流、相電流、敷設方式與環境溫度評估，例如星形接法與三角形接法下的感應電動機負載，選線時計算線電流與相電流以防短路，我們不在文章裡硬背數字，而是把原則講清楚，該算的就算，該留餘裕就留；導線顏色也要統一，接地線獨立走線並標明PE。
標示是第三件事。線號、端子號、線徑標註要一致，最好用耐油耐熱的線號管或標籤，導線顏色搭配線號更易辨識。控制元件與儀表的配置與配線，也可參考工程規範的整理方式，例如第 16291 章儀表電驛控制裝置這類章節常會把驗收重點寫得很明確。
同一套方法也能延伸到住宅與辦公室。我們在做辦公室水電規劃時，會用相同的迴路分區與標示邏輯，讓日後增設插座或搬動工位不必大拆。遇到老屋更要重視，像全室電線抽換若沒把迴路整理好，住戶後續做居家水電維修會一直付「找線成本」。
迴路命名標準怎麼訂，讓維修像查目錄一樣快
命名不是為了好看，是為了少停機。盤內貼滿「1」「2」「3」的貼紙，當下也許省時間，三個月後就會變成陷阱。我們建議用「一致的語法」，把設備、位置、功能串起來，至少做到可追溯，尤其在三相五線制下，能幫助實現平衡負載。
常見做法會用元件代號加序號，例如主斷路器 QF1，分路斷路器 QF2，接觸器 KM1，熱繼電器 FR1，端子排 TB1。再搭配迴路名稱，例如「空壓機動力迴路」「照明迴路」「控制電源迴路」。如果工廠有跨部門協作，建議更進一步採結構化命名。國際上對文件與標識有一套邏輯，可延伸參考IEC 文件與標識標準整理，它把「圖面編號」「設備標識」「文件分類」串成同一種語言，清晰的迴路命名有助於在三相交流電系統中實現平衡負載，及時發現並修正不平衡負載問題。
命名規則訂好後，圖面符號也要一致，才不會 A 工程師畫的接點，現場師傅看成另一種。若要快速回顧 IEC 常用符號，像工業配線 IEC 符號講義這類教材就很好用。

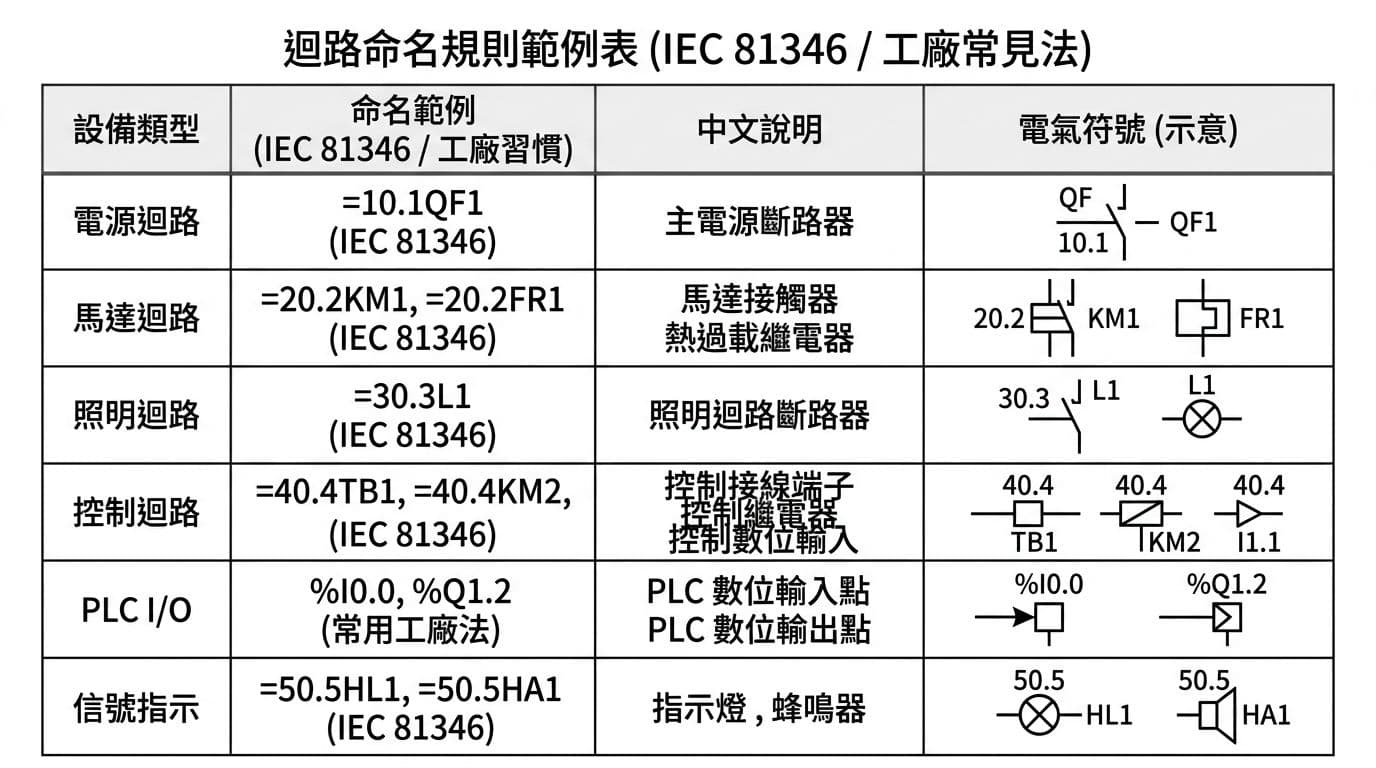

下面這張表是我們常用的「最小可行命名」，不追求花俏，但求耐用。
| 類別 | 代號例 | 代表意思 | 現場怎麼用 |
|---|---|---|---|
| 主電源保護 | QF1 | 主斷路器 | 盤門貼標，圖面同步 |
| 馬達控制 | KM1 | 接觸器 | 與 FR1 成對標示 |
| 過載保護 | FR1 | 熱繼電器 | 方便調整與復歸 |
| 端子排 | TB1-1 | 端子位置 | 外線對接不會接錯 |
| 照明迴路 | L-01 | 照明分路 | 便於分區停電 |
| 三相電源 | R-01, S-01, T-01 | 三相交流電相線 | 平衡負載分攤 |
| 中性線 | N-01 | 中性線 (零線) | 區分接地線，確保正確連接 |
| 接地線 | PE-01 | 保護接地線 | 安全接地優先 |
| 匯流排連接 | TB1-端線 | 端線導體 | 端線對接匯流排不混亂 |
迴路命名做得好，盤內就像「有目錄的工具箱」。新人也能快速上手，停機時間自然變短。
這套方法不只用在工廠。我們做廠辦機電工程與門市增設迴路時，同樣用一致命名，讓維保人員不用靠記憶硬撐。若還包含網路、門禁、監視器與火警相關佈線，**消防弱電工程。**也要一起納入圖面與命名規則，避免「強電一套，弱電一套」各自為政。
結語：把標準做進去，才能把風險拿出來
高品質的配電系統要穩，靠的不是運氣，而是專業的三相配電盤配線與一致的迴路命名。工業用電的安全不容妥協，中性線與接地保護是安全安裝的基石。把分區、走線、線號與文件一起做好，驗收會更順，維修也更快。需要水電工程承包時，我們阿達水電王團隊會提供透明報價、工程保固，並依規範與室內裝修文件流程辦理，協助雙北到桃園的台北裝修水電與新北水電推薦需求，把風險留在我們手上，不留在你們的產線上。
